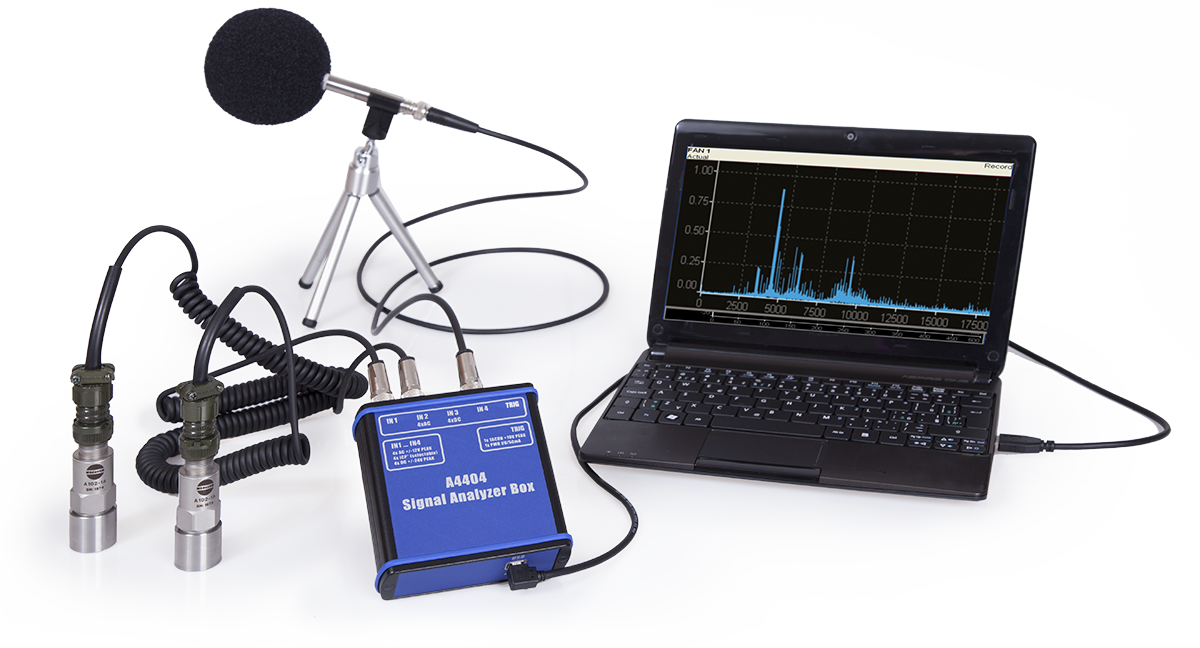

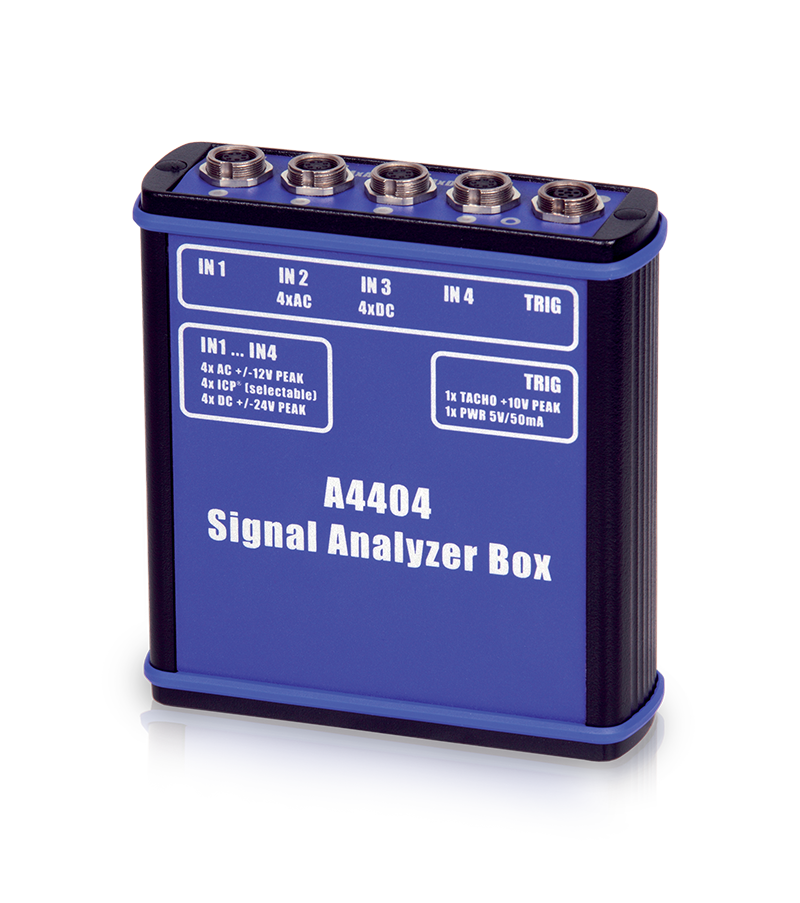

SIGNAL ANALYZER BOX

HAUPT MENU - MESSMODI

Analysemodul
Routen
Hoch- und Runterlauf-Mode
Rekorder
Auswuchten (dynamisch)
FASIT (Expertensystem)
Stethoskop
Grease Meter
Oktavenanalyse
Stoß Test
ADS-MODE (Animierte Bewegungsmodelle)
Ultraschall

ANALYSEMODUL

Wählen Sie die Art der Messung (von simplen Kennwerten über FFTs und Zeitsignal bis hin zu fortgeschrittenen Messungen mit Wegsensoren wie Orbits), richten Sie die Messungseinstellungen nach Ihren Bedürfnissen ein (Frequenzband, Zeitsignale, Einheiten usw.) und benutzen Sie alle vordefinierten Messungen gleichzeitig.

Routen

Das Routen-Modul wird für die tägliche Datenerfassung Ihres Maschinenparks verwendet. Erstellen Sie einfach Ihr Baumdiagramm mit den Messpunkten in der DDS Software und machen Sie regelmäßig Messungen an den vordefinierten Messpunkten. Laden Sie die Daten in die DDS Software, um die Messungen zu analysieren und Trendanalysen vorzunehmen.

HOCH- UND RUNTERLAUF-MODE

Ähnlich wie im Analyse Modus, können Sie jede Messung, die Sie aufnehmen möchten, einrichten. Mit RunUp können Sie das Speichern von Daten so schnell wie möglich durchführen, z.B durch Geschwindigkeitsänderung, Zeitänderung etc.

AUFNAHME

Ein einzigartiger Messmodus, der nicht ausreichend wertgeschätzt wird. Der Rekorder-Modus zeichnet das Rohsignal der Maschine auf. Dies ermöglicht eine Nachbearbeitung des Signals am Computer zum späteren Zeitpunkt. Die Aufnahme kann beliebig oft abgespielt und die Analyse durchgeführt werden.

AUSWUCHTEN

Der Wuchtmodus erlaubt es, bei rotierenden Maschinen, wie zum Beispiel Ventilatoren, Gebläsen, Spindeln etc. Unwuchten auf einer oder auch zwei Ebenen zu beheben.

FASIT - Expertensystem

FASIT (Fehlerquellen-Identifikations-Werkzeug) ist ein Expertensystem zur automatischen Erkennung möglicher Maschinenfehler:
- Unwuchten
- Ausrichtefehler
- Lose Teile
- Lagerfehler

STETHOSKOP

Benutzen Sie keinen Schraubendreher mehr, um Lagergeräusche zu hören. Positionieren Sie den Sensor am Lagergehäuse und hören Sie die Maschinen - bzw. Lagergeräusche über die Kopfhörer. Das VA4 Pro ermöglicht es, Geräusche von bis zu 4 Kanälen zu hören. Wechseln Sie einfach zwischen den Kanälen und passen Sie die Lautstärke an.

GREASE METER

Der Grease Meter-Modus ist ein Überwachungswerkzeug des Schmierprozesses. Das Grease Meter misst den tatsächlichen Lagerfettstatus und informiert den Benutzer, wenn der Fettungsstatus optimal ist.

OKTAVENANALYSE

Die Oktavenanalyse erlaubt Ihnen Messungen der hörbaren Frequenzen. Verbinden Sie Ihr ICP-Mikrofon und messen Sie die Lautstärke und das Oktavenspektrums in auswählbarer 1/1, 1/3, 1/12, und 1/24 Auflösung

STOß-TEST

Der einfache Weg, um Resonanzfrequenzen Ihres Fundaments (Bauwerk, Aufbau, Gerüst etc.) zu messen. Keine Notwendigkeit für bestimmte Einstellungen. Positionieren Sie einfach den Sensor auf dem Fundament und schlagen Sie mit einem Hammer in angebrachter Stärke gegen die Struktur.

ADS

Die ADS Software (Animierte Bewegungsmodelle) ist eine animierte Darstellung von Maschinenbewegungen, die durch Vibrationen verursacht werden. Diese auch als Betriebs-Schwingformanalyse bekannte Methode visualisiert die Vibration der Maschine durch Animationen. Während der Animation wird die Frequenz der Bewegungsschwingung sehr stark reduziert bei gleichzeitiger Vergrößerung der Amplitude der Schwingung. Dadurch wird die Bewegung sichtbar. Das VA4 Pro kann diese Bewegung der Maschine direkt animieren.

ULTRASCHALL

Für Messungen außerhalb des hörbaren Frequenzbereichs. Finden von Luftleckagen, elektrischer Lichtbogenbildung oder frühzeitige Lagerfehlererkennung gehören zu den typischen Anwendungen.
